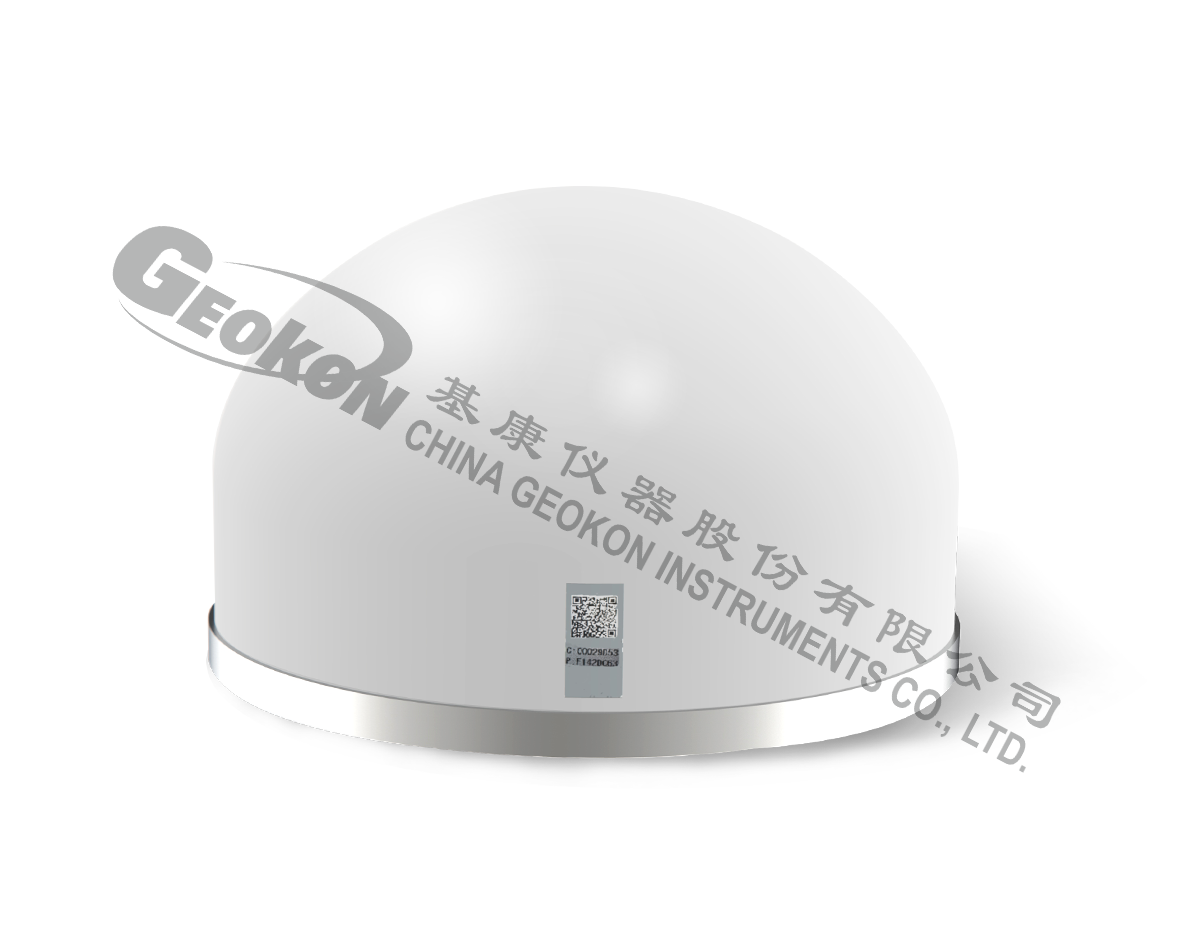

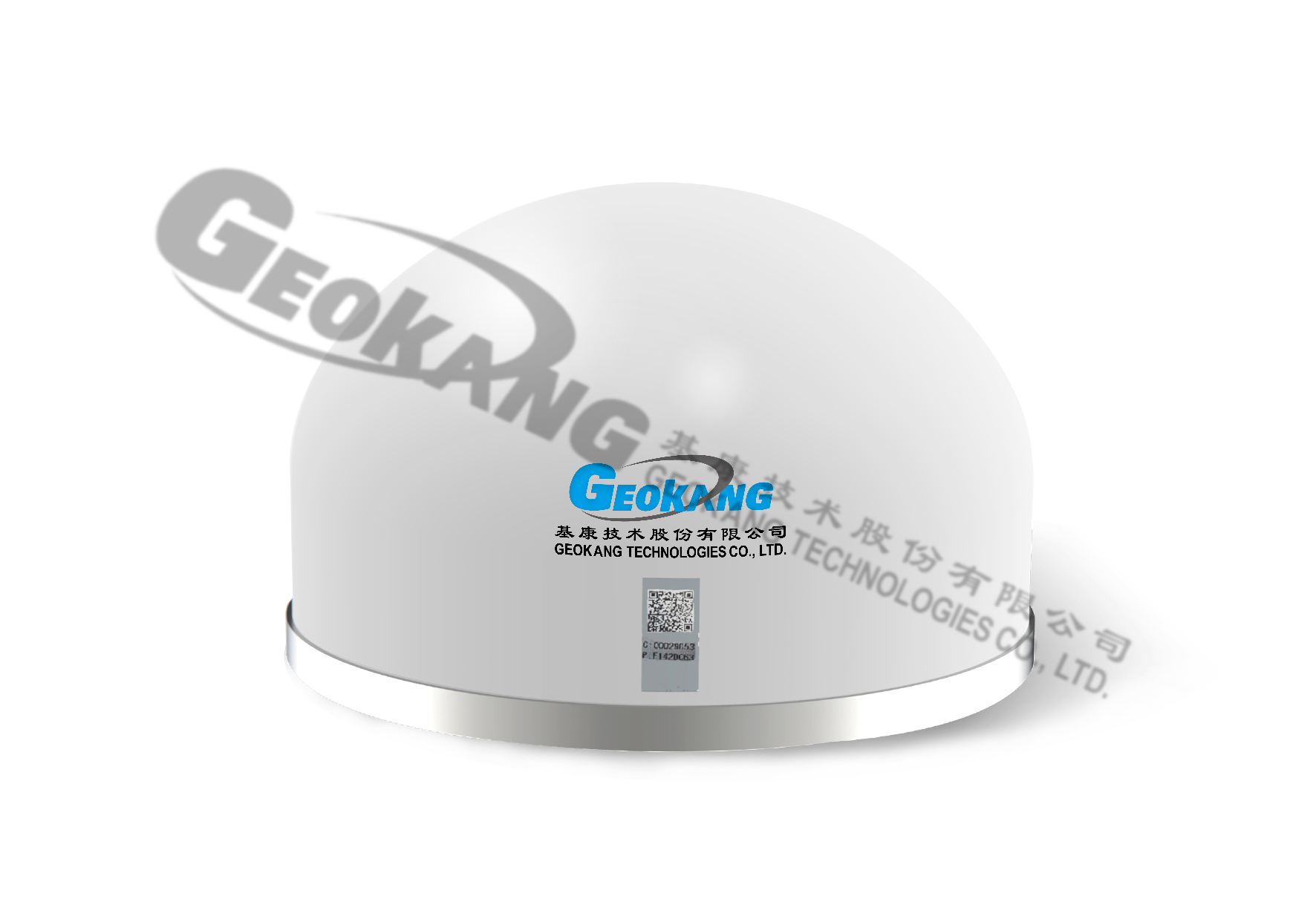

GNSS一体机

产品型号:BGK2850
应用范围:适用于大坝、尾矿库、山体滑坡、桥梁、矿山采空区地面沉降等大型建筑的位移及变形等监测场景。

详细介绍技术指标

BGK2850型GNSS一体机是一款基于全球卫星导航系统的高精度表面位移测量系统。其主要功能是通过对GNSS数据的静态解算,实现被测对象三向位移变化量的监测。该系统适用于大坝、尾矿库、山体滑坡、桥梁、矿山采空区地面沉降等大型建筑的位移及变形等监测场景。

GNSS测量系统主要由基准点、监测点、解算站或云平台组成,系统支持的测点—基准点距离可达5km,每个系统支持的测站数量不限。基准点(也称为参考点或站)是系统中作为标准的原点,所有测点的水平位移及高程变化均以基准站的相对变化为最终结果,因此基准点应设置在相对稳固的位置。在系统通讯网络一致的前提下,基准点与测点具有相同的物理配置,因此在多数情况下以及实际安装使用中,测点与基准点除了位置不同外,两者在使用上具有互换性。

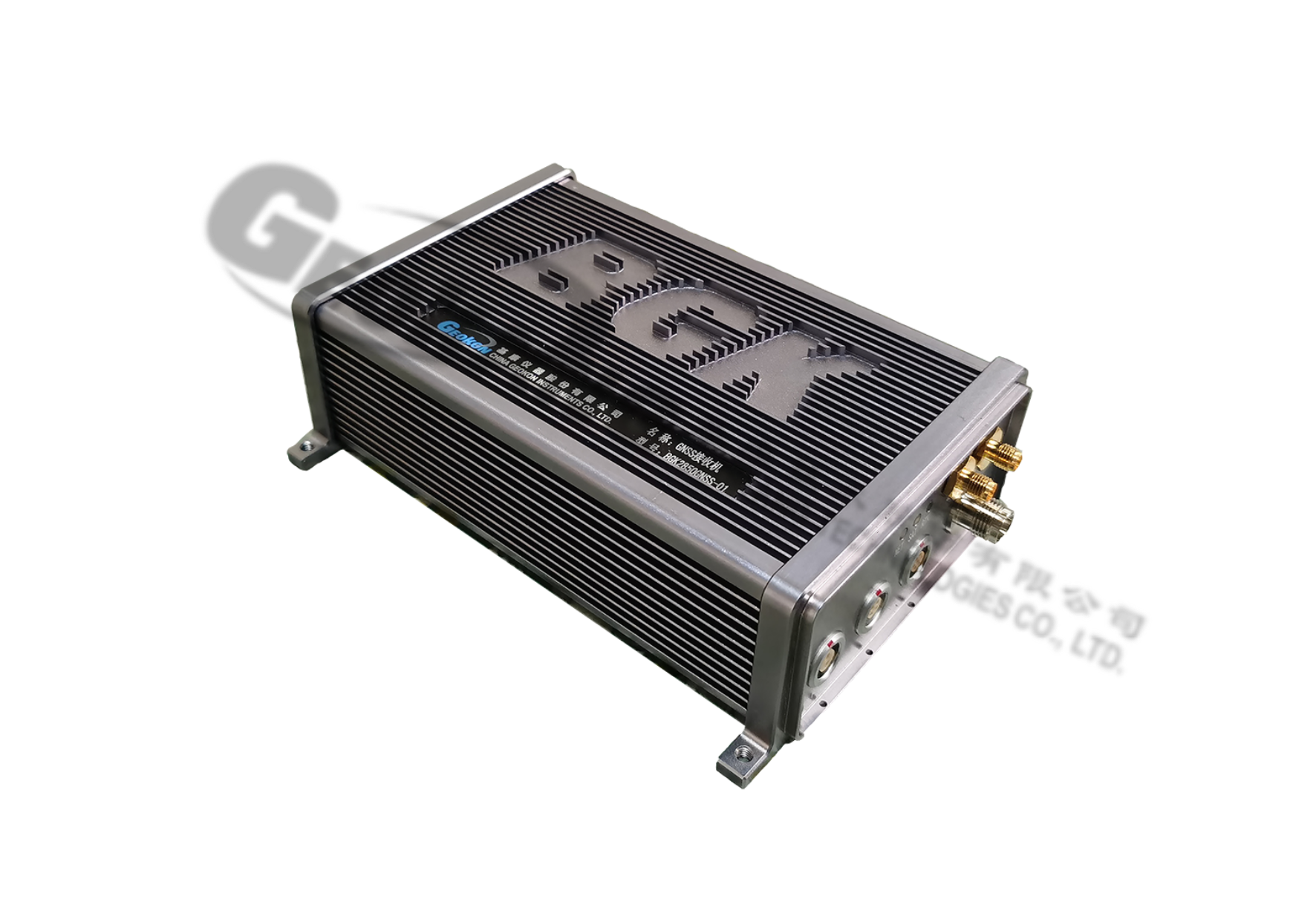

基准点或测点采用一体化封装方式,内部由GNSS接收机主机、GNSS测量天线、供电装置、保护罩等组成。

供电方式分交流市电供电与太阳能供电两种方式以供选择。220V交流供电是用于本系统中相当可靠的供电方式,具有稳定可靠的特点。若交流供电条件不稳定,允许选装蓄电池及充电模块作为后备电源,以防止短期停电时作为应急的后备电源。

在多数野外环境无法提供220V市电供电条件下,采用的方法是太阳能(或风光互补)供电。根据配置的不同,每个测点的功率小于3W(@12VDC)。在光照充足的环境,每个测点(或基准点)所配置的太阳能电池组件应按照100W配备,配套的蓄电池为100Ah/12V。对于解算站与测点(基准点)共站、日照较短环境或阴雨天偏多的南方,则还应根据现场条件增加太阳能电池的功率与蓄电池容量。


产品型号

BGK2850GNSS一体机

接收机类型

四星八频

速      率

<=1Hz(默认1/15Hz)



数据格式

RTCM3.2

通讯协议

MQTT

存储空间

              256MB可扩展

           TF卡存储32GB

通讯端口

    有线通讯:RJ45

  无线通讯:4G 全网通,WIFI

电源接口

12VDC

工作温度

-40℃ ~ +60℃

静态解算精度

平面:优于±2.5mm+0.5x10-6D

高程:优于±5.0mm+0.5x10-6D
